Dettagli:
Termini di pagamento e spedizione:
|
| Articolo: | Tubo di acciaio inossidabile | standard: | ASTM A213 |
|---|---|---|---|
| Manufacturing: | Trafilato a freddo | OD: | 19.05mm |
| PESO: | 2.11mm | Lunghezza: | 20ft |
| tempera: | SFORZO ALLEVIATO | Materiali no.: | INOSSIDABILE, LEGA DI NICHEL |
| NDT: | FLUSSO TURBOLENTO DI 100% | Applicazione: | SHELL & SCAMBIATORE DI CALORE DELLA METROPOLITANA |
| Pacchetto: | Caso di legno | ||
| Evidenziare: | Tubi alettati saldati,l'alluminio ha espulso tubi alettati |
||

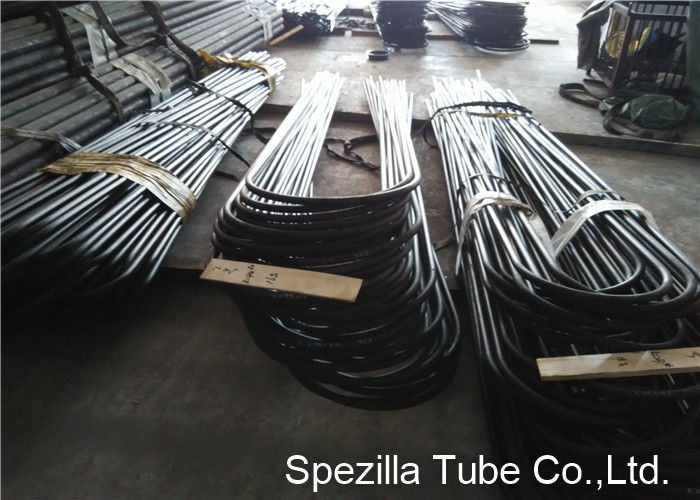

Superficie regolare di nichel di ASME SA213 della lega del tubo ss di ricottura luminosa senza cuciture dello scambiatore di calore
L'installazione produttiva dedicata della curva ad U di Spezilla comprende un processo luminoso rispettoso dell'ambiente di ricottura. La nostra ossidazione bassa, processo privo di acido aderisce alle specifiche del radiatore dell'acqua d'alimentazione di ASTM/ASME 688 e 803.
| Acciaio inossidabile |
304/304L/304LN/304H/304N 316/316L/316H 317/317L 309S/309H 310S/310H 321/321H 347/347H |
| Acciaio inossidabile duplex |
Duplex 2205 Duplex magro 2003 Duplex magro 2101 Duplex magro 2304 Duplex eccellente 100 Duplex eccellente 2507 |
| Austenitico eccellente |
6-Moly 6XN 6-Moly 254 825 904L |
| Ferritics/Ferritics eccellente |
S44627 439 446 |
CRNA dimensionale dei U-tubi di tolleranze. a TEMA R.C.B.
Lunghezza della parte diritta -0/+5 millimetri
Appiattendo (anche chiamata «ovality ") alla curvatura non supererà 10% del tubo nominale fuori del diametro.
Spessore della parete in CRNA di piegamento della parte. a TEMA RCB 2,31 minimo tubo il parete spessore in curvatura parte (min di T) T (min) ≥ (interruttore × ()/(di 2×R+ D) 2× (R+D) dove:
L'interruttore è il più piccolo raggio nominale del diametro esterno R di spessore della parete D
Tolleranza del raggio 1) per la R 100 millimetro +/- 3 millimetri
2) per il ≥ 100 della R millimetro +/- 5 millimetri
Massimo di tolleranza di rettitudine 1,5 millimetri per 1 m.
Estremità della U-metropolitana: pianura, verticalmente taglio all'asse del tubo
la linea dipiegamento, installata a 2007, concederà produrre i U-tubi secondo tali norme:
1. ASTM A688/A688M-08
2. ASTM A803/A803M
3. ASTM A556/A556M, ASME SA556
4. ASME SA-688
5. ASME SA213 ASTM A213
Lunghezza iniziale
Lle lunghezze massime di 27000mm possono essere fornite a richiesta
Dimensioni:
I tubi OD nel millimetro possono essere piegati sopra accordo: 15,8 - 16,0 - 17,0 - 18,0 - 19,05 - 20,0 - 21,3 - 25,4 -26,7 - 31,8 -38,1
Raggio di piegamento:
Minimo: 1.5×OD
Massimo: 1500 millimetri
Vantaggi di fabbricazione unica della Diretto--curvatura di Spezilla:
Qualità ripetibile e prevedibile del tubo
Facilità migliore della misura del tubo e dell'assemblea del radiatore
Consegna veloce
Efficienze aumentate
Maneggio del materiale minimizzato di in-processo
Inferiore ad un residuo da 5.000 PSI
sforzo per le leghe suscettibili di SCC

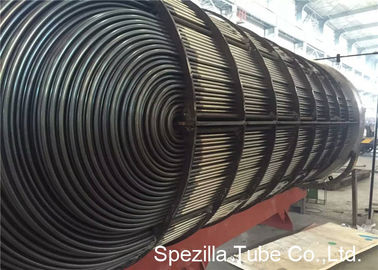

La tubatura della curva ad U di Spezilla è utilizzata nelle applicazioni dello scambiatore di calore nelle seguenti industrie:
Produzione di energia
Prodotto chimico
Petrochimico
Alimento
ASME SA213/A213: Specificazione standard per la caldaia ferritica ed austenitica senza cuciture dell'Lega-acciaio, il radiatore eccellente ed i tubi dello scambiatore di calore dell'acciaio inossidabile.
ASTM A249/A249M: Specificazione standard per la caldaia saldata dell'acciaio austenitico, lo Calore-scambiatore eccellente del radiatore ed i tubi del condensatore.
L'altra norma: BACCANO 17456, BACCANO 17458, EN10216-5, GOST 9940-81, GOST 9941-81, JIS-G3463,
Grado materiale:
Rifinitura finale
Soluzione temprata & marinata/luminosa temprata.
Tipo di tubi:
Curva ad U
